Брандвахты.

Научно-исследовательский центр «Шкипер» представляет уникальное плавсредство – сборно-разборная брандвахта, пассажировместмостью до 12 человек (количество спальных мест).

Брандвахта является маломерным судном. Её осадка составляет от 0,6 до 0,8 м в зависимости от варианта проекта. Она идеально подходит для размещения на воде, в том числе на удалённых и замкнутых водоёмах, бригады рабочих либо рыбаков, офиса, спасательной станции, гостевого домика либо караула. При необходимости она может быть перемещена к новому месту эксплуатации как без разборки - по воде, так и с разборкой при последующей сборке, железнодорожным либо автомобильным транспортом. Она может найти применение на водном транспорте, в строительстве, рекреации, охотничьем и рыбном хозяйстве, при осуществлении правоохранительной деятельности на водных объектах.

Судно состоит из нижнего плавучего основания и верхнего строения. Нижнее плавучее основание представляет собой тримаран, либо катамаран из стандартных стальных понтонов сварной конструкции, скреплённых вместе с помощью стального сборно-разборного моста из профильного проката. Элементы нижнего плавучего основания (понтоны и балки моста) соединяются с помощью болтов.

Стальные сварные корпуса понтонов делают конструкцию ремонтопригодной и долговечной. Судно спокойно может зимовать во льдах на закрытой акватории.

Верхнее строение (надстройка) собирается из стандартных жилых контейнеров и крепится к нижнему плавучему основанию также с помощью болтов. По периметру надстройки оборудованы потопчины с леерным ограждением. На крыше верхнего строения может быть оборудована тентовая палуба, обнесённая леерным ограждением, закрытая сверху демонтируемым мягким тентом. На крышу надстройки ведёт трап.

Габаритные размеры стандартного понтона входящего в состав плавучего основания 9х2х1,36 м. Габаритные размеры нижнего основания в сборе: 10х6 м при катамаранной конструкции (на двух понтонах) и 10х10 м при тримаранной (на трёх понтонах). Грузоподъёмность нижнего основания -12 тонн для катамарана и 20 тонн для тримарана. Площадь тентовой палубы 60 квадратных метров (катамаран) и 100 квадратных метров (тримаран).

Площадь закрытых жилых помещений зависит от размеров и количества применяемых контейнеров и может варьироваться по желанию заказчика.

Каждый понтон оборудован фор - и ахтерпиковыми непроницаемыми переборками.

Внутри стандартного понтона имеется полезное пространство объёмом порядка 14 кубических метров. Доступ внутрь понтона осуществляется через люки (2 на каждый понтон) и съёмные листы, расположенные в верхней его части. Наличие доступного свободного пространства внутри понтонов позволяет размещать в них: цистерны питьевой и технической воды, сточные и фекальные цистерны, топливные цистерны, аккумуляторные батареи, кладовые.

Брандвахта может оборудоваться дизель-генератором и отопительным котлом. Возможен вариант энергообеспечения от солнечных батарей, размещаемых на мягком либо жёстком тенте.

Готовая брандвахта комплектуется якорно-швартовным устройством, спасательными средствами, навигационными огнями и элементами судового снабжения по нормам Государственной инспекции маломерных судов (ГИМС), снабжается всем комплексом документации необходимым для регистрации в ГИМС и последующей эксплуатации.

Важнейшим качеством предлагаемой брандвахты является её транспортабельность в разобранном виде, как железнодорожным, так и автомобильным транспортом без каких либо габаритных ограничений.

Сборка и разборка судна может производиться как на плаву, так и на берегу. В комплект поставки может быть включена рабочая шлюпка (стальная либо деревянная) а также сборно-разборный плавучий причал, собираемый на тех же стандартных понтонах.

Наши наработки в области межпроектной унификации позволяют при желании заказчика изменить конфигурацию и состав проекта.

Так, например, могут быть разработаны понтоны с габаритными размерениями 18х2,4х2,4 м. В таком случае габариты судна в плане составят 19,5х14 м (тримаран) и 19,5х 7 м (катамаран). Нагрузка на основание может быть увеличена до 60 тонн для катамарана и 80 тонн для тримарана. Соответственно появляется возможность наращивания площади и объёма закрытых помещений надстройки, за счёт увеличения числа и размеров жилых контейнеров. В тоже время, увеличение объёма понтонов позволяет размещать в них, как служебно-вспомогательные (например, судовую электростанцию с дизель-генератором, мастерскую), так и жилые помещения.

Мы готовы разработать и любой иной вариант брандвахты по вашему желанию с использованием изложенных здесь принципов (сборно-разборное основание с применением сварных стальных понтонов и надстройка из стандартных жилых контейнеров). Главными ограничениями являются критерии маломерного судна: длина – до 20 м и пассажировместимость – не более 12 человек.

Возможна также разработка (с изменение формы понтонов на более обтекаемую) и постройка самоходной брандвахты с использованием в качестве двигательно-движительного комплекса подвесного мотора (моторов) мощностью от 30 до 90 кВт. В данном случае отпадает потребность в специальном судне-буксировщике, брандвахта становится более мобильной.

Существенным достоинством брандвахты является и то, что состав и конфигурация проекта (число понтонов и контейнеров, комплектация, габариты) при необходимости, могут быть изменены в процессе эксплуатации (естественно при внесении нами соответствующих изменений в проектную документацию и её согласовании в ГИМС).

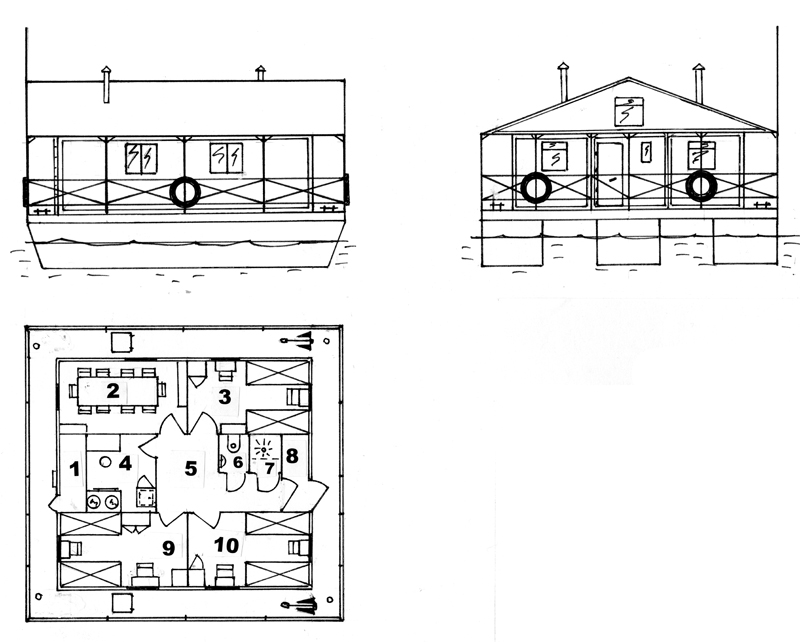

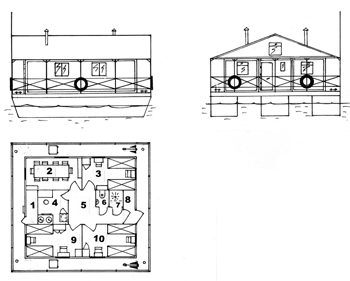

Брандвахта «ШКИПЕР-БМ-12»

• Пассажировместимость 12 человек;
• Габаритные размеры в плане: 10x9,5 (м);
• Габаритные размеры блока закрытых помещений: 8x7,3(м);
• Площадь закрытых помещений 58 кв. м.
• Высота помещений в свету: 2,2 (м).

Помещения:

1. Техническое помещение (2,4 кв. м.)
2. Столовая (9,6 кв. м.)
3. Спальня на 4 чел. (9,6 кв. м.)
4. Кухня (4,8 кв. м.)
5. Холл (7,2 кв. м.)
6. Туалет (1,2 кв. м.)
7. Душ (1,2 кв. м.)
8. Тамбур (2,4 кв. м.)
9. Спальня на 4 чел. (9,6 кв. м).

Брандвахта БРМ-6 «Техно-2»

Технические характеристики:

1. Техническое помещение (2,4 кв. м.)
2. Длина, м 8-10 (возможны варианты)
3. Ширина, м 2,8-3,8(возможны варианты)
4. Высота борта (понтонов), м…0,7-1,0(возможны варианты)
5. Высота судна (габаритная), м …3-3,5(возможны варианты)

Судно предназначено для проживания на нём группы от 4-х до 6-ти человек. Корпуса понтонов изготавливаются из стали толщиной 3 мм. Жилая надстройка – жилой контейнер. Под койками первого яруса расположены рундуки для личных вещей и инвентаря.

В обязательную комплектацию входят:

1. камбуз, оборудованный газовой плитой, газовым баллоном и мойкой;
2. туалет с унитазом и умывальником;
3. системы чистой и сточно-фановой воды;
4. буксирно-швартовное и якорное устройства;
5. система энергоснабжения включающая в себя консоль для подключения берегового (либо от электрогенератора) электроснабжения и распределительным щитом. Освещение укомплектовано светодиодными светильниками напряжением 12 вольт. Розетки 220 вольт работают либо от берегового электроснабжения, либо через преобразователь напряжения (инвертор), путём автоматического переключения.

При желании заказчика могут быть включены следующие опции:

1. оборудование душем;
2. дополнительное помещение для хранения инвентаря;
3. оснащение судна подвесным мотором (от 25 до 50 л.с.), что сделает его самоходным и позволит эксплуатировать без судна буксировщика;
4. оснащение системой энергообеспечения от панелей солнечных батарей.

Судно состоит из нижнего плавучего основания и верхнего строения. Нижнее плавучее основание представляет собой катамаран из стандартных стальных понтонов сварной конструкции, скреплённых вместе с помощью стального сборно-разборного моста из профильного проката. Элементы нижнего плавучего основания (понтоны и балки моста) соединяются с помощью болтов.

Стальные сварные корпуса понтонов делают конструкцию ремонтопригодной и долговечной. Судно спокойно может зимовать во льдах на закрытой акватории.

Жилой контейнер-надстройка крепится к нижнему плавучему основанию также с помощью болтов. Важнейшим качеством предлагаемой брандвахты является её транспортабельность в разобранном виде, как железнодорожным, так и автомобильным транспортом без каких либо габаритных ограничений.
