Плавучий дом в скандинавском стиле «Scandinavian Ark»
Рис.1 Плавучий дом в восточном стиле.
Плавучий дом «Scandinavian Ark» является маломерным судном. Его длина составляет 18 метров, пассажировместимость 12 человек.
Судно может быть построено как в несамоходном, так и в самоходном (с подвесными моторами) вариантах.
Корпус стальной, сварной. Длина 18 метров, ширина 6 метров, осадка 0,8 метров. Система набора поперечная. Корпус оборудован четырьмя водонепроницаемыми переборками, что обеспечивает судну непотопляемость при затоплении любого отсека.
Плавучий дом комплектуется якорным и швартовным устройствами, спасательными средствами и предметами снабжения по нормативам установленным для маломерных судов.
В средней части технический отсек, где расположены цистерны и элементы судовых систем.
Общая площадь закрытых жилых помещений свыше 110 квадратных метров.

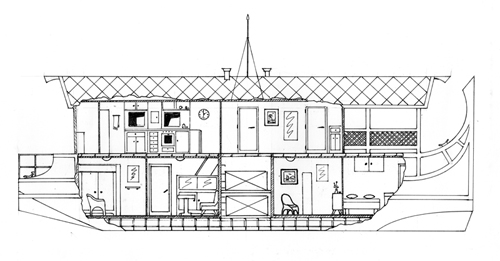

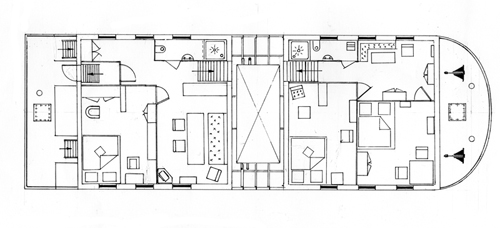

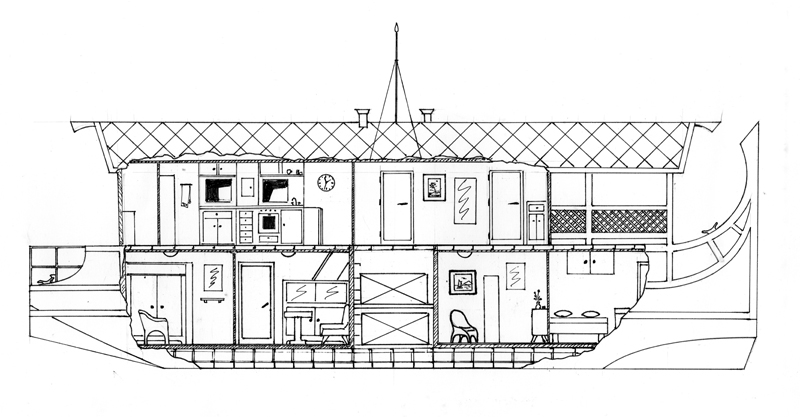

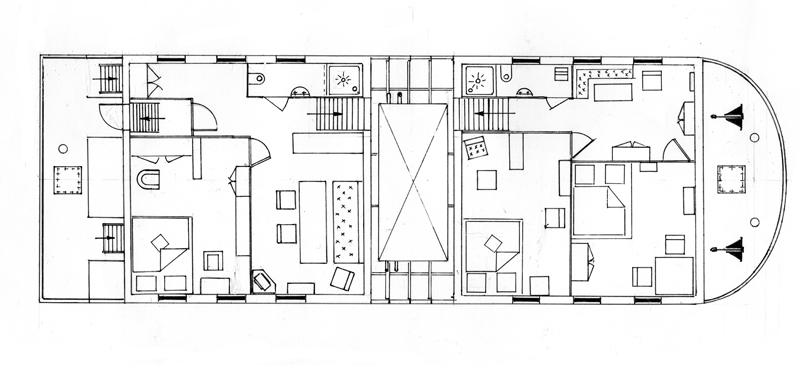

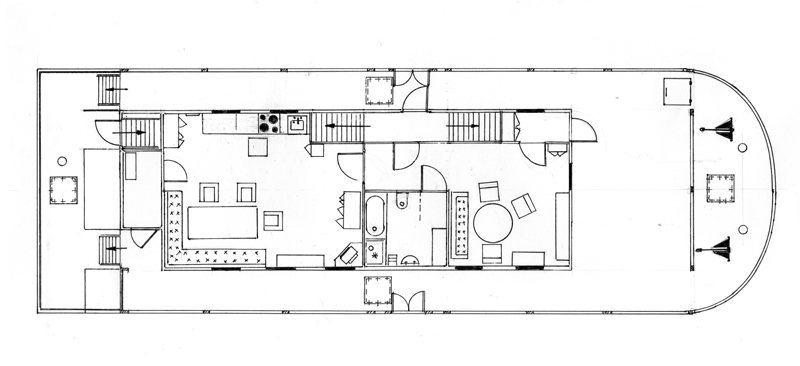

Жилые помещения скомпонованы в три блока: два в корпусе и один в надстройке. Выходы на открытую палубу снабжены тамбурами, что способствует сохранению тепла, т.к. плавучий дом предусматривает возможность проживания в нём круглогодично. В каждом жилом блоке предусмотрено наличие санузла. Кухня-столовая расположена в надстройке на верхней палубе. Там же расположен и санузел с ванной.
Компоновка показанная на схемах является примерной и может быть изменена по желанию заказчика (при сохранении основных принципов – четыре непроницаемых переборки, три жилых блока).
Помимо закрытых помещений предусмотрены: открытая веранда под навесом в носовой части (площадью 18 квадратных метров) галереи под навесом вдоль бортов шириной 1метр, открытая кормовая площадка площадью 12 квадратных метров.

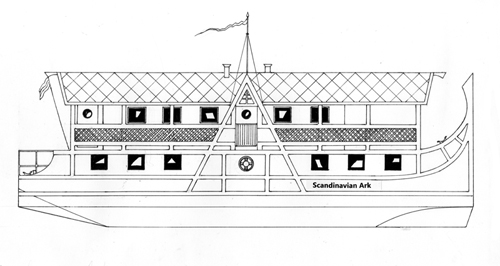

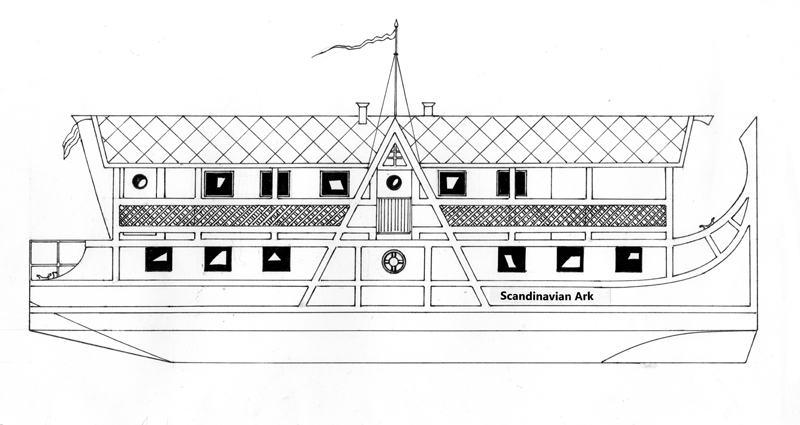

Дизайн судна выполнен в скандинавском стиле: так надстройка стилизована под традиционный скандинавский «длинный» дом с двускатной крышей. Балки привальных брусьев и реллингового ограждения пересекаясь с А –образной конструкцией в районе миделя создают зрительный эффект фахверковой архитектуры столь характерной для Северной Европы , включая Скандинавские страны, придают основательность облику судна. Связывают основательность «капитальность» надстройки с горизонтальной динамичностью корпуса.
Корпус со светлой полосой, на которой расположены тонированные квадратные иллюминаторы - как бы прямоугольные пушечные порты на светлой полосе вдоль тёмного борта боевого парусника, напоминает о датских и шведских линейных кораблях и фрегатах 18 – 19 веков (которые, после длительных лет службы, лишившись мачт и получив двускатные крыши над палубами, ещё долго использовались как несамоходные суда для различных портовых нужд). Форштевень устремлённый в небо наследует судам викингов – покорителей морских пространств. О викингах напоминает и круглый декоративный щит, установленный на борту в районе миделя между иллюминаторами и флагшток – копьё над крышей надстройки. Решётчатое ограждение палубы – традиционно для скандинавского длинного дома. Образ этого судна: дом-корабль, дом-ковчег. Скандинавский ковчег. «Scandinavian Ark»
